초음파 플라스틱 용접 분석

원칙 :

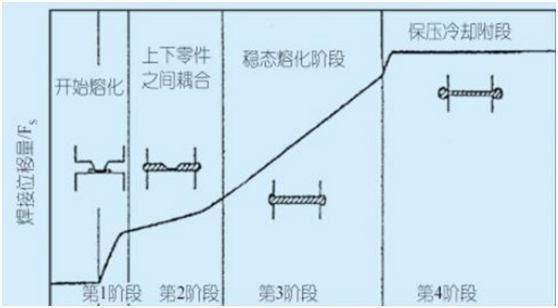

초음파 기계적 진동 (주파수 10-70 KHz, 진폭 1-250 μm) 압력 하에서 국부 가열을 생산하기 위해 플라스틱 부품에 적용된다. 그리고 녹는 형태의 용접. 도시 된 바와 같이, 초음파 용접 공정은 4 단계로 나누어진다.

무대 1 : 경적은 부분과 접촉하여 압력을 가하고 진동을 시작합니다. 마찰 열은 에너지 안내 리브를 분산시키고 용액이 접착면으로 흐릅니다. 두 부분 사이의 거리가 감소함에 따라 용접량 (용융의 흐름으로 인한 두 부분 사이의 거리) 초기에는 용접 변위량이 빠르게 증가하고 용융 에너지 가이 딩 리브가 확산되고 하부 부분의 표면과 접촉함에 따라 느려집니다. 고체 마찰 단계에서, 열은 두 표면과 내부 마찰 사이의 마찰 에너지에 의해 생성된다. 마찰 열은 고분자 물질이 녹는 점까지 가열되도록합니다. 열의 양은 작동 빈도, 진폭 및 압력에 따라 다릅니다.

무대 2 : 용융 속도가 증가하면 용접 변위량이 증가하고 두 부분의 표면 사이의 접촉이 증가합니다. 이 단계에서, 얇은 용융층이 형성되고, 연속 열에 의해 용융층의 두께가 증가된다. 이 단계의 열은 점성 방산에 의해 생성됩니다.

무대 3 : 용접 중의 용액 층의 두께는 동일하게 유지되고 일정한 온도 분포, 정상 상태 용융이 첨가된다.

무대 4 : 설정된 기간 또는 특정 에너지, 전력 레벨 또는 거리에 도달 한 후 전원 공급 장치가 꺼지고 초음파 진동이 멈추고 네 번째 단계가 시작됩니다. 압력이 유지되고 여분의 용액 중 일부는 조인트에서 압착됩니다. 최대 변위량이 도달합니다 용접은 냉각되고 응고되고 분자간 확산이 발생합니다.
