태양 전지 패널 용접 :

레이저 용접 대 초음파 금속 용접

첫째 라운드 : 제품 미학

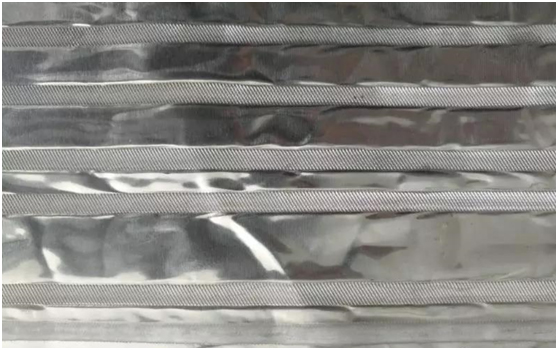

레이저 용접은 고 에너지 레이저를 사용하여 용접 금속을 녹이기 위해 용접 금속을 녹여 넣습니다. 태양열 흡수 플레이트 용접에서는, 3-5의 간격을 갖는 솔더 조인트의 형태로 용접을 수행한다 mm. 레이저 용접은 가압을 필요로하지 않습니다 공작물에 전체 변형이 작고 열 흡수층의 표면 손상은 작습니다. 초음파 금속 용접은 압력으로 인해 시트의 표면에 파도 변형을 일으 킵니다. 비록 표면 변형은 표면 엠보싱으로 피할 수 있으며 태양열 흡수 표면에 약 3mm의 용접 마크가 형성됩니다. 따라서 레이저 용접을 사용하는 제품의 모양이 더 좋습니다 초음파 금속 용접. 이 경쟁의 둥근, 레이저 용접이 더 좋습니다 초음파 금속 용접.

둘째 라운드 : 고집

레이저 용접의 용접 강도가 좋지 않습니다. 언제 뜨겁고 차가운 번갈아가 자주 발생하거나 외력에 적용되며 솔더 조인트는 쉽게 파손됩니다. 초음파 금속 용접은 초음파 진동 및 압력과 결합하여 수직 압력으로 용접되는 두 가지 물체를 겹쳐서 고체 연결을 형성합니다. 접합 시간은 짧고 조인트 부분은 주조 구조 결함을 생성하지 않으므로 용접 위치는 균일하고 안정하고 초음파 금속입니다. 90도 수직 굽힘 테스트 후에 파단이 없었습니다. 이 경쟁 둥근, 초음파 금속 용접은 더 좋습니다 레이저 용접.

세 번째 라운드 : 열 전도성

레이저 용접은 용접되는 물체의 물리적 구조를 변경하여 전기 또는 열의 전도성에 영향을줍니다. 또한, 레이저 용접은 열 전도 효율에 영향을주는 태양열집의 금속 부재와 구리 관 사이의 작은 열 전도 영역을 초래한다. 초음파 금속 용접에는이 문제가 없습니다. 초음파 용접은 재료의 온도 효과를 최소화하고 금속 구조를 변경하지 않습니다. 따라서 용접 후의 전기 전도도 또는 열전도율이 우수하고 전기 저항은 매우 낮거나 거의 0입니다. 초음파 금속 용접은 용접 전도성 및 열 전도성 물질에 가장 적합한 선택이되었습니다. 이 성능은 평평한 태양열 컬렉터에서 레이저 용접을 분명히 생산할 수 있습니다. 이점을 얻을 수 있습니다 달성되었습니다. 시험에 따르면 초음파 금속 용접 제품은 약 3 % 보다 더 높은 레이저 용접 전도 효율 (즉, 수온은 동일한 작업 상태에서 3 % ) 이 경쟁 둥근, 초음파 금속 용접은 유의하게 더 좋습니다 레이저 용접.

네 번째 라운드 : 에너지 소비

저탄소의 대표 제품으로서 에너지 절약 및 환경 보호, 태양열 온수기는 사회와 소비자가 널리 인정 받고 생산 과정에서의 에너지 소비 지표도 많이 받고 있습니다. 태양열 집열기의 용접은 그들 중 하나입니다. 용접 원리의 비교 분석으로부터 초음파 금속 용접은 재료의 온도 효과를 최소화 할 수있는 것으로 알려질 수 있습니다 (용접 구역의 온도는 용접 금속의 절대 용융 온도의 50 %를 초과하지 않음) ) 금속 구조가 변하지 않으므로 냉각하지 않고 금속 공작물을 어닐링하지 않습니다. 에너지 소비의 관점에서, 동일한 금속 및 상이한 종류의 금속 사이에서 초음파 용접이 수행 될 수 있으며, 이는 훨씬 적은 에너지 소비 보다 레이저 용접. 이 경쟁 둥근, 초음파 금속 용접은 더 좋습니다 레이저 용접.

다섯 번째 라운드 : 비용

1.장비 비용 : 국제적으로 초음파 용접기와 레이저 용접기의 가격은 동등합니다. 초음파 금속 용접기의 단일 장비의 조달 비용은 레이저 용접 기계의 것. 두 개의 조달 비율은 일반적으로 300,000 : 10,000입니다. (지금 국내 레이저 용접 기계의 가격도 빠르게 감소하고 약 700,000)의 레이저 용접기는 일반적으로 두 개의 레이저 용접 헤드를 가지고 있으며, 초음파 기계는 일반적으로 하나의 용접 헤드를 가지고 있습니다. 위해 동일한 생산 능력, 2 개의 초음파 용접 기계가 하나의 레이저 용접기와 비교됩니다.

2. 비용 사용 : 첫째, 레이저 용접은 용접 알루미늄과 같은 두꺼운 재료에 적합합니다. 알루미늄 플레이트의 두께는 일반적으로 0.4mm로 선택되며 초음파 용접은 일반적으로 0.2-0.3mm의 알루미늄 플레이트와 같은 얇은 생성물에 적합합니다. 용접 재료의 관점에서 초음파는 슈퍼입니다. 둘째, 소모품의 비용, 소모품 레이저 용접의 경우 크세논 램프 및 필터 카트리지 및 초음파 소모품 용접 헤드. 일반적으로 레이저 용접 소모품 더 싸다 초음파.
